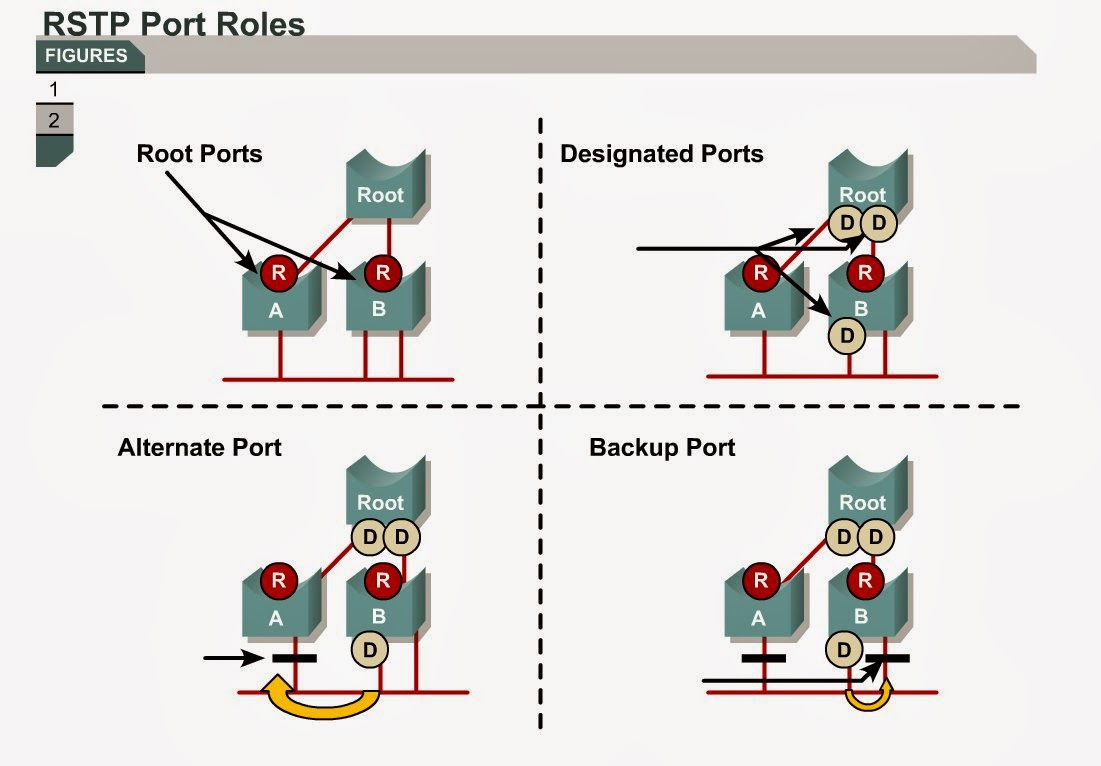

RSTP

Настройки STP по умолчанию (для коммутатора 3550):

Настройка	Значение по умолчанию
Состояние	Включен в VLAN 1
Режим spanning-tree	PVST+ (Rapid PVST+ и MSTP выключены)
Приоритет коммутатора	32768
Приоритет портов (настраивается для каждого порта отдельно)	128
Стоимость порта (настраивается для каждого порта отдельно)	1000 Mbps: 4 100 Mbps: 19 10 Mbps: 100
Приоритет порта в VLAN (настраивается для каждого VLAN отдельно)	128
Стоимость порта в VLAN (настраивается для каждого VLAN отдельно)	1000 Mbps: 4 100 Mbps: 19 10 Mbps: 100
Таймеры spanning-tree	Hello time: 2 секунд Forward-delay time: 15 секунд Maximum-aging time: 20 секунд Transmit hold count: 6 BPDU

Microsoft вы вообще в своём уме? Или вам там крышо уже снесло и унесло на драконе?

http://windows.microsoft.com/ru-ru/windows7/uninstall-sp1

STP global concepts

Петли в коммутируемой сети могут возникнуть по нескольким причинам:

• Отключен STP;
• PVST BPDU передает идентификатор VLAN. Если на access-интерфейсе полученный идентификатор VLAN'а не совпадает с VLAN ID в котором было получено BPDU, то порт переводится в заблокированное состояние для этого VLAN;
• Различные версии STP;
• Разные native VLAN'ы на концах транка;
• Слишком маленькие таймеры STP;
• Большое количество хопов в топологии STP.

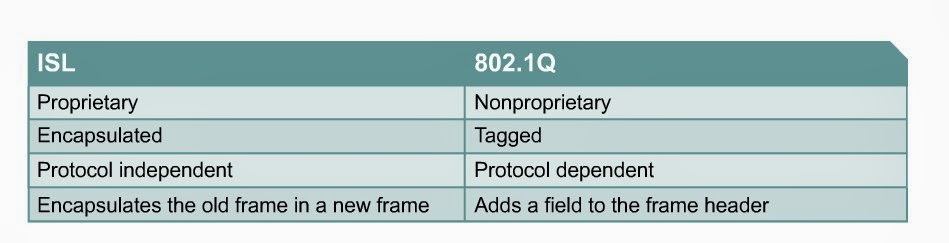

VLAN global concepts



Назначение диапазона портов с fa0/4 до fa0/5 в vlan 10:

sw1(config)# interface range fa0/4 - 5
sw1(config-if-range)# switchport mode access
sw1(config-if-range)# switchport access vlan 10



==================================================

=======================================================================

TROUBLESHOOTING

=======================================================================

BEST PRACTICE
